气动薄膜调节阀在管道分输站中的应用。-立信隆
在天然气长输管线分输站调压计量支路中增加气动薄膜调节阀，利用调节阀进行流量控制，可以有效地实现气量调配、保护相关工艺设备、抑制喘流等工艺要求，并能缓解峰谷差对分输站的压力，这种做法在实践中取得了较好的应用效果。那调节阀到底有什么重要作用呢，一起往下看下吧。

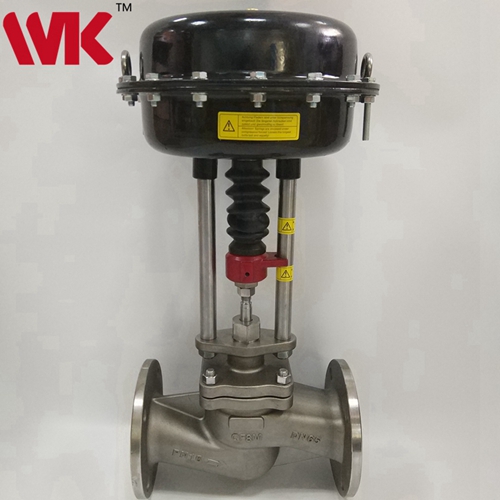

图1-气动薄膜调节阀
1.流量控制
就理论而言，调压阀可以实现对流量的控制，但在实际中却存在着以下问题:
（1）自力式调节阀以阀前及阀后压力为条件进行流量调节，其直接参照对象为压力，难以实现对流量的精确调节。
（2）以调节阀进行流量调节，需对其指挥器重新设定，受工况影响，现场操作难度较大，而且花费时间较长。
（3）在线调整设定调压阀指挥器的压力值，易导致瞬间停气或流量超量程。
（4)受气体供求关系的影响，调节阀的实际设定值与阀后压力值不一定相等，当供求关系逆转时，容易发生事故。用调节阀控制流量，直接调节流通截面，现场操作方便、快捷、安全。
2.减少计量漏失
气动调节阀输气管道各分输站主要采用标准孔板计量装置进行贸易结算，由于下游不均衡用气，因此在输气生产中经常会出现流量短时间超量程现象，导致计量漏失。在典型设计中，没有流量控制手段，发现流量超量程后只能被迫用前后开关阀进行短时间的节流控制，严重地影响了开关阀的使用寿命，而且不利于安全生产。在日常输气生产中，主管道压力波动较小。根据经验，不考虑其它因素的影响，计量支路上调节阀开度与供气流量有一定的对应关系，可以根据工况调整调节阀，使其保持合适开度，从而抑制流量，避免流量超量程。
3.气量调配
利用各站的调节阀，调度中心可以动态调整各下游用户的供气量，实现对天然气气量的统一调配，扭转下游用户用多少抽多少的被动局面。

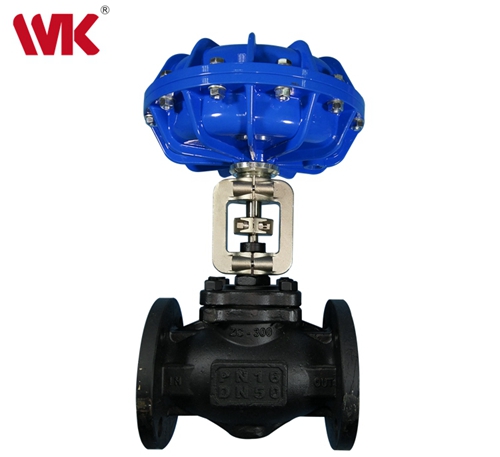

图2-气动薄膜调节阀
4.保障间断供气
气动薄膜调节阀对于间断用气或用气量较小的连续用户，通过供、用气双方协商，确定供气压力上下限，然后采用间断供气方式供气。在实际供气过程中，进出站压差较大，初始供气时不仅对设备冲击较大，而且流量会出现短时间超量程，造成计量漏失。为了避免上述问题，可以在打开供气支路的前后开关阀后，缓慢开启调节阀至合适位置，在流量不超量程的情况下安全、平稳供气。
5.抑制喘流
小流量供气时，经常会出现喘流现象，即流量呈准周期性忽大忽小。分析认为，在小流量段，调压阀灵敏度下降，容易发生调节瞬时滞后或瞬时过量现象，导致喘流。采用减小流量调节阀开度，抑制调节瞬时过量阶段，可以实现对喘流的抑制。
图1-气动薄膜调节阀
1.流量控制
就理论而言，调压阀可以实现对流量的控制，但在实际中却存在着以下问题:
（1）自力式调节阀以阀前及阀后压力为条件进行流量调节，其直接参照对象为压力，难以实现对流量的精确调节。
（2）以调节阀进行流量调节，需对其指挥器重新设定，受工况影响，现场操作难度较大，而且花费时间较长。
（3）在线调整设定调压阀指挥器的压力值，易导致瞬间停气或流量超量程。
（4)受气体供求关系的影响，调节阀的实际设定值与阀后压力值不一定相等，当供求关系逆转时，容易发生事故。用调节阀控制流量，直接调节流通截面，现场操作方便、快捷、安全。
2.减少计量漏失
气动调节阀输气管道各分输站主要采用标准孔板计量装置进行贸易结算，由于下游不均衡用气，因此在输气生产中经常会出现流量短时间超量程现象，导致计量漏失。在典型设计中，没有流量控制手段，发现流量超量程后只能被迫用前后开关阀进行短时间的节流控制，严重地影响了开关阀的使用寿命，而且不利于安全生产。在日常输气生产中，主管道压力波动较小。根据经验，不考虑其它因素的影响，计量支路上调节阀开度与供气流量有一定的对应关系，可以根据工况调整调节阀，使其保持合适开度，从而抑制流量，避免流量超量程。
3.气量调配
利用各站的调节阀，调度中心可以动态调整各下游用户的供气量，实现对天然气气量的统一调配，扭转下游用户用多少抽多少的被动局面。
图2-气动薄膜调节阀
4.保障间断供气
气动薄膜调节阀对于间断用气或用气量较小的连续用户，通过供、用气双方协商，确定供气压力上下限，然后采用间断供气方式供气。在实际供气过程中，进出站压差较大，初始供气时不仅对设备冲击较大，而且流量会出现短时间超量程，造成计量漏失。为了避免上述问题，可以在打开供气支路的前后开关阀后，缓慢开启调节阀至合适位置，在流量不超量程的情况下安全、平稳供气。
5.抑制喘流
小流量供气时，经常会出现喘流现象，即流量呈准周期性忽大忽小。分析认为，在小流量段，调压阀灵敏度下降，容易发生调节瞬时滞后或瞬时过量现象，导致喘流。采用减小流量调节阀开度，抑制调节瞬时过量阶段，可以实现对喘流的抑制。
感谢您耐心的阅读！想了解更多信息可进入立信隆阀门官网m.motorer.cn，昆山立信隆10年专注蒸汽液体阀门研发制造，让流体运行更稳定，更安全！提供全套阀门的解决方案。我们卖的不止是阀门，我们卖的是阀门的可靠性能！请立即拨打免费咨询电话400 111 9611
